一、概述
“JSDG-4型電工電子技術實驗臺” 是本公司在總結國內電工電子實驗設備基礎上采用成熟的技術推出的新型實驗裝置，綜合了目前我國大學本科、?？?、中專及職校“ 電路分析 ” 、 “ 電工基礎 ” 、 “ 電工學 ” 、“數字電路”、“模擬電路”、 “ 電機控制 ” 、 “ 繼電接觸控制 ” 及 “ 電力拖動 ” 等課程實驗大綱的要求而研制，適用于高等院?，F有實驗設備的更新換代，及中專、職校等新建或擴建實驗室，開設實驗課提供了理想的實驗設備。
該實驗臺具有全面的安全保護措施，豐富的配置、智能化的儀器儀表，電源控制屏采用傾斜式設計，保持掛箱式結構，降低實驗臺的整體高度，提高實驗室可視空間，具有超強的可擴展性能，能夠以增加掛箱的形式擴展其它實驗內容（例如：電子、PLC、電力電子、電機、單片機等其它實驗內容）。
二、實驗臺基本參數
（1）工作電源：三相四線（或三相五線）AC380V±10%/50HZ
（2）工作環境：溫度：-10℃~+40℃，相對濕度：≤85%（25℃）
（3）整機容量：＜1.5KVA
（4）外形尺寸：（1360+500）*720*1300mm
（5）漏電保護：采用雙重的漏電保護裝置，電壓型漏電保護裝置：有光電隔離電路和比較器電路完成，實時監測機殼電壓，一旦超過設定值電路會在ms級動作迅速切斷電源。
電流型漏電保護裝置：采用零序電流互感器實時監測剩余電流（即漏電電流），一旦超過設定值，裝置能在0.1S內斷開電源，符合GB16917.1、IEC61009-1國家標準。
三、實驗臺電源控制屏及儀表配置參數
實驗臺殼體全部采用鋼板制作、激光下料、數控折彎，經噴砂除油后噴塑，面板采用鋁板印字工藝，美觀耐用、永不變色。實驗臺設計時充分考慮了使用群體的特殊性，在人身安全設備安全方面設置了多種保護措施、形成一套完整的保護系統，如漏電、電源短路及過載、儀表超量程等等都具有保護功能。能滿足開展電工電子技術實驗開放型教學的要求。實驗臺控制屏采用鐵質雙面亞光密紋噴塑結構，2mm厚鋁面板，采用鋁板印字工藝；左右設有兩個大抽屜，用于放置工具及資料，實驗桌聯體設計，實訓桌下方設有元件儲存柜、可以放置多余的實驗模塊，底層設有四個帶剎車的輪子，便于移動和固定。
電源進線：三相四線電源線經高分斷斷路器、三相保險管、指示燈、啟動停止急停按鈕、電壓型漏電保護、接觸器到各應用部分，具有缺相指示、電壓型和電流型漏電保護、短路保護等功能。配有三個指針式電壓表可以監視實驗臺的輸入電壓和輸出電壓。
漏電保護：采用雙重的漏電保護裝置，電壓型漏電保護裝置：有光電隔離電路和比較器電路完成，實時監測機殼電壓，一旦超過設定值電路會在ms級動作迅速切斷電源。
電流型漏電保護裝置：采用零序電流互感器實時監測剩余電流（即漏電電流），一旦超過設定值，裝置能在0.1S內斷開電源，符合GB16917.1、IEC61009-1國家標準。
（1）三相交流可調電源：
配有一臺1.5KVA三相同軸聯動自耦調壓器，提供單相0～250V和0～430V連續可調交流電源，并配有三只指針式交流電壓表，通過開關切換，可實時顯示實驗臺的電網電壓或三相調壓器的輸出電壓值。在三相交流輸出端安裝我公司自主研發的過流、短路保護裝置，能夠在任意電壓值情況下（包含火線以火線之間）發生過流或短路的時候切斷電源，100%的保護設備的使用安全。
過流、短路保護裝置不采用傳統的保險絲、線圈互感器或電阻采樣的方式，使用霍爾電流傳感器，能夠對交流、直流、半波整流等任意情況下的過流、短路進行有效的保護。
（2）智能交直流（兩用）電壓表：
液晶顯示，0-500V。
（3）智能交直流（兩用）電流表：
液晶顯示，0-5A。

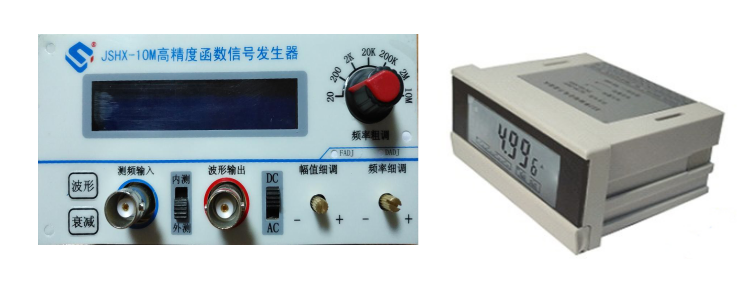

（4）函數信號發生器（帶數字頻率計）：
輸出波形：正弦波，方波（占空比可調），三角波，鋸齒波，液晶顯示。幅值：方波VP-P: 0~20V；三角波：VP-P: 0~20V；正弦波：VP-P: 0~20V。頻率范圍：0-10MHz,波段開關控制分七段可調20、200、2k、20k、200k、2M、10MHz。調頻、調幅旋鈕采用連續可調電位器。輸出帶有幅值衰減功能0dB、20dB、40dB，最小輸出幅值1mV左右，能夠充分滿足電子實驗需求。液晶屏顯示，自帶頻率計功能，對內部/外部信號進行頻率測量。
47HC1PLQ_MTIDPE5X6Y)04.png)
（5）智能功率、功率因數表：
液晶顯示，此表由專用單片機及高速高精度A/D轉換芯片和全數顯電路構成，通過鍵控、數顯窗口實現人機交互。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值的取樣信號經A/D變換，采用專用芯片計算出被測信號的有功功率、無功功率、視在功率、電壓、電流、頻率、功率因數及負載性質、電量，通過液晶顯示屏顯示。精度為0.5級，電壓范圍為0～500V，電流測量范圍為0～5A。帶有標準雙向串行通訊接口：RS485；采用標準MODBUS－RTU通訊協議。工業塑料外殼，交流220V直接供電。
四、實驗臺組件配置及參數
（1）數控恒壓、恒流電源箱JSDG01：
a）智能數控恒壓源：
配有兩路，該電源采用高速度的微電腦控制，配有三位半數顯表頭指示,電壓調整旋鈕不是采用普通電位器（或多圈電位器），而是采用的編碼器開關調整，具有快增快減、通過人機界面能夠實現表頭校準功能。最小輸出電壓為0.00V，最大輸出電壓為32.0V，調整過程中小數點位置自動切換。恒壓源配有全數字顯示電路，并具有U/I切換功能，精度0.5%。輸出電流為1A。可以輕松實現0-±32V輸出或0-64V輸出。該恒壓源具有全方位的保護功能，如過流、過壓、過載、短路等多重保護，并帶有聲光報警。
b）智能數控恒流源：
配有一路，該電源采用高速度的微電腦控制，配有三位半數顯表頭指示,電流調整旋鈕不能采用普通電位器（或多圈電位器），采用的編碼器開關調整，具有快增快減、通過人機界面能夠實現表頭校準功能。最小輸出電流為0.00mA，最大輸出電流為200mA，調整過程中小數點位置自動切換。恒流源配有全數字顯示電路，全程顯示電流輸出，顯示精度0.5%。檔位全程微電腦控制，自動切換。該恒流源具有全方位的保護功能，如過流、過壓、過載、開路等多重保護，并帶有聲光報警。

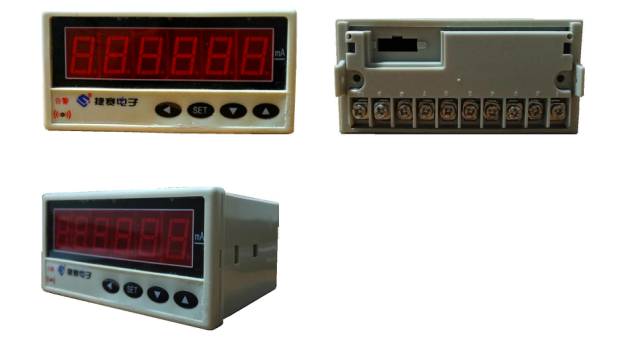

（2）智能數字直流電壓、電流表：JSTT01：
a)智能數字直流電壓表：
液晶顯示，0-500V。
4X{M]G49Q12.png)
b) 智能數字直流電流表：
液晶顯示，0-5A。

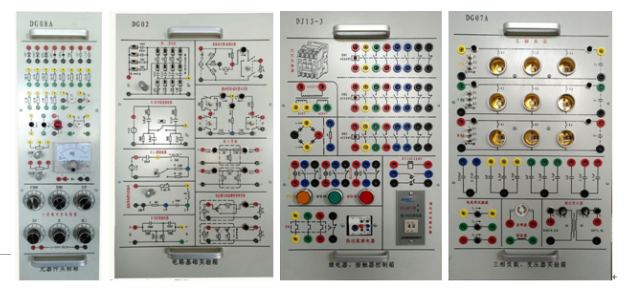

（3） 電路基礎實驗箱JSDG02：
面板采用2.0mm厚的鋁板印字工藝制作，美觀大方、經久耐用。實驗箱配有：戴維南定理、基爾霍夫定理、疊加原理、雙口網絡、電壓源與電流源的等效轉換、一階二階電路、RC串并聯選頻電路、RLC諧振電路、RC雙T選頻電路等等。
（4）受控源*回轉器*負阻抗變換器JSDG03：
面板采用2.0mm厚的鋁板印字工藝制作，美觀大方、經久耐用。實驗箱配有，電壓控制電壓源（VCVS）電路，電壓控制電流源（VCCS）電路，電流控制電壓源（CCVS）電路，電流控制電流源（CCCS）電路，回轉器（G），負阻抗變換器（INIC），及完成該實驗所需的其它元件包含電阻、電容、電感等。
（5）元器件實驗箱JSDG08A：
面板采用2.0mm厚的鋁板印字工藝制作，美觀大方、經久耐用。實驗箱配有：二極管（2AP9、1N4007）、發光二極管(LED-r\LED-g)、穩壓二極管(2CW51)、電感(10mH)、電容(0.1uF/63V、1uF/63V)、各種電阻（10MΩ、1MΩ、510KΩ、20KΩ、2KΩ、1KΩ、200Ω、100Ω、51Ω、10Ω、1Ω、0.1Ω均為5W）、鈕子開關（K1\K2為單刀雙擲、K3為雙刀雙擲）、電流測試孔、白熾燈、可調電位器（1K、10K）、模擬指針式表頭和十進制變阻箱（0.1Ω*9、1Ω*9、10Ω*9、100Ω*9、1KΩ*9、10KΩ*9均采用2W高精度電阻）等等。可以完成多種元器件的伏安特性實驗，還可以做為其它實驗電路的負載，也可以在此實驗上動手搭建簡單的實驗電路。
（6）三相負載及變壓器實驗箱JSDG07A：
面板采用2.0mm厚的鋁板印字工藝制作，美觀大方、經久耐用。實驗箱配有獨立控制的9只白熾燈（220V/25W），三個一組，組成三相阻性負載，并在電路串有電流測試孔，非常方便測試各相電流。配有1uF/630V、2.2uF/630V、4.7uF/630V各三組、組成三相容性負載通過4號線可和三相阻性負載鏈接。鐵芯變壓器一臺（輸入AC220V、輸出36V、功率50W）、日光燈實驗組件包含啟輝器、鎮流器（感性負載）、日光燈燈管（安裝在實驗臺上），電流測試孔三組（I1、I2、I3），功率因數補償電容一組（包含2200pF/630V、0.47uF/630V、1uF/630V、2.2uF/630V、4.7uF/630V）等等，該實驗用于完成三相電的相關實驗內容。
（7）繼電器、接觸器控制箱JSDG13-3：
面板采用2.0mm厚的鋁板印字工藝制作，美觀大方、經久耐用。實驗箱配有交流接觸器三個（默認線圈電壓為AC220V），每個接觸器含有3個主觸點、2個常開觸點和2個常閉觸點，并帶有狀態指示燈。熱過載繼電器一個，把繼電器的接線端子通過引線印至面板的安全插座上、操作面露在面板外面，既保證了安全性又不失實訓性，電流從0.63A到1A可調。通電延時繼電器一個（默認電壓為AC220V），調節旋鈕露在面板外側方便操作。帶燈按鈕三個（黃、綠、紅）。制動變壓器一個，整流橋一個，能耗電阻等，主要完成電機拖動控制相關實驗內容。

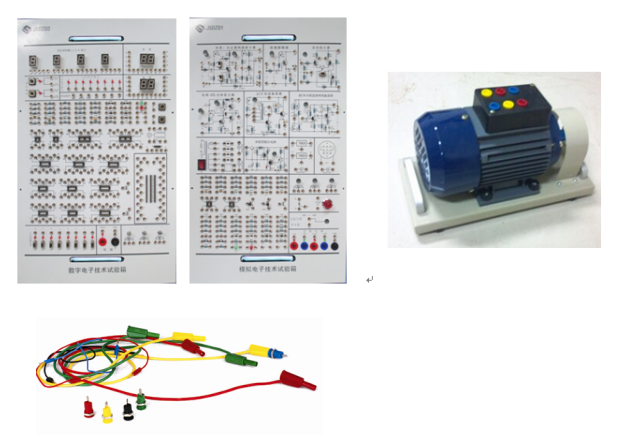

（8）三相鼠籠式異步電動機JSDJ43：
電機安裝有橡膠緩沖墊，將三個繞組的首末端都引到接線盒上，采用和實驗臺匹配的4號座，額定工作電壓、角接AC380V、星接AC660V,采用小功率鋁殼電機保證實驗的安全性。
（9）模擬電路實驗箱JSDZ01:
a)直流穩壓電源
提供±12V/0.5A，±5V/1A，四路穩壓電源，具有輸出指示、短路保護及報警功能，短路后輸出電流小于5mA，去掉短路負載后自動恢復工作狀態。
b）直流信號源
配有兩路直流信號源，調節多圈電位器可以實現-5V到+5V連續輸出，通過開關設置也可以實現-0.5V到+0.5V連續輸出。
c）串聯型穩壓電路
配有交流電源15V和0-12V-15V-17V（模擬交流電壓波動）兩路交流電源，4個1N4007（可以組成半波整流、全波整流、橋式整流），1個集成橋式整流器，4個鋁電解電容（濾波電容），集成穩壓器及分立器件組成的串聯型穩壓電路，還有2個大功率電阻做為負載。
d）單管/負反饋兩級放大電路
由分立器件組成的電路，含有單管放大、兩級阻容耦合放大、單級電壓反饋、電流反饋、兩級負反饋、直流偏置的調整等實驗內容。
e）差動放大電路
有兩個參數接近的三極管組成的差動式放大電路一套，可以通過開關選擇長尾或恒流方式。
f）射極跟隨器
由分立器件組成，在三極管的b極中串聯可調電阻，可以調節Ib電流。
g）低頻OTL功率放大電路
h）LC正弦波振蕩電路
由分立器件組成，外接震蕩電容，實驗時可以更換震蕩電容來改變震蕩頻率。
RC串并聯選頻網絡振蕩電路
i）運算放大器電路
配有DIP8、DIP14 IC座各1只，無名三極管1只、無名電阻1只、及相關的電阻、可調電阻、電容、二極管等實驗器件，可以完成運放比例放大、運放組成的比較器、積分電路、微分電路、運放加法器、震蕩電路等運放多種實驗內容。
j）其它硬件資源：
8Ω小喇叭
麥克風插座
12V白熾燈
N溝道場效應管
集成整流橋模塊
IN4007整流二極管
7812\7912穩壓電源模塊
多路輸出交流電源
9013三極管
單結晶體管BT33
3CT3A可控硅
1K、10K、100K、1M電位器
2DW7雙向穩壓管
元件庫（含有多種電阻、電容、二極管、穩壓管、三極管、場效應管、電位器等等）
（10）數字電路實驗箱JSDZ02:
a）穩壓電源：5V/1A，具有輸出指示、短路保護及報警功能，短路后輸出電流小于5mA，去掉短路負載后自動恢復工作狀態。
b）固定脈沖源：輸出頻率有1Hz、10Hz、100Hz、1kHz、10kHz、100kHz、1MHz，輸出電平為TTL，具有過載短路保護功能。
c）單次脈沖信號源（兩路）：提供兩路正、負單次脈沖源。每一路由一個防抖動電路和一個按鍵組成,每按一次鍵指示燈亮一次,表明兩個輸出插孔分別輸出一個正、負單次觸發脈沖 ，輸出電平為TTL。
d）頻率可調脈沖源：
輸出頻率采用編碼器開關調節，默認輸出頻率為1kHz，輸出電平為TTL，頻率范圍0-1MHz可調。
e）四位譯碼器電路
由四個LED數碼管和四個譯碼器芯片組成，將ABCD輸入端引到面板上。
f）四位LED數碼管
兩位共陰極、兩位共陽極，將a\b\c\d\e\f\g\pd引到面板上，內部接有限流電阻，可以和電路直接相連。
g)八位邏輯電平指示
由八個紅色LED和八個輸入端組成，內部含有驅動電路，可以方便顯示電路是高電平還是低電平。
h）八位邏輯電平輸出
由八個開關、八個紅色LED和八個輸出端組成，內部含有短路保護裝置，通過八個開關控制輸出狀態，通過LED燈指示輸出狀態。
j）數字電路實驗區
配有多種直插IC座，包含8P\14P\16P\18P\40P(多功能，支持寬窄兩種)，方便安裝多種實驗芯片。
k）元件庫
配有多種電阻、可調電阻、二極管、三極管、可控硅、微動開關及無名元件等組成。
五、實驗臺配置表：
|
序號 |
名稱 |
型號 |
數量 |
備 注 |
|
1. |
實驗臺電源控制屏 |
JSDG-1 |
1臺 |
|
|
2. |
金屬實驗桌 |
|
1臺 |
含有儲物柜和抽屜 |
|
3. |
三相交流可調電源 |
|
1臺 |
安裝在電源控制屏上 |
|
4. |
智能數控恒壓源 |
|
2套 |
參數詳見上述 |
|
5. |
智能數控恒流源 |
|
1套 |
參數詳見上述 |
|
6. |
智能交直流（兩用）電壓表 |
JSZN-U |
1個 |
參數詳見上述 |
|
7. |
智能交直流（兩用）電流表 |
JSZN-I |
1個 |
參數詳見上述 |
|
8. |
智能數字直流電壓表 |
JSZN-U |
1個 |
參數詳見上述 |
|
9. |
智能數字直流電流表 |
JSZN-I |
1個 |
參數詳見上述 |
|
10. |
函數信號發生器（帶頻率計） |
JSXH-10M |
1個 |
參數詳見上述 |
|
11. |
智能功率、功率因數表 |
JS-GV |
1個 |
參數詳見上述 |
|
12. |
固定穩壓電源 |
|
1套 |
參數詳見上述 |
|
13. |
電路基礎實驗箱 |
JSDG02 |
1臺 |
參數詳見上述 |
|
14. |
受控源*回轉器*負阻抗變換器 |
JSDG03 |
1臺 |
參數詳見上述 |
|
15. |
元器件實驗箱 |
JSDG08A |
1臺 |
參數詳見上述 |
|
16. |
三相負載及變壓器實驗箱 |
JSDG07A |
1臺 |
參數詳見上述 |
|
17. |
繼電器、接觸器控制箱（選配） |
JSDJ13-3 |
1臺 |
參數詳見上述 |
|
18. |
三相鼠籠式異步電動機（選配） |
JSDJ43 |
1臺 |
參數詳見上述 |
|
19. |
模擬電路實驗箱（選配） |
JSDZ01 |
1臺 |
參數詳見上述 |
|
20. |
數字電路實驗箱（選配） |
JSDZ02 |
1臺 |
參數詳見上述 |
|
21. |
實驗線 |
|
1套 |
|
|
22. |
實驗指導書 |
|
1套 |
|
六、實驗項目
1 、電工基礎部分
1. 常用電工儀表的使用及減小儀表測量誤差的方法
2. 常用電路元件的簡易測試
3. 電路元件伏安特性的測定
4. 電路基本測量
5. 基爾霍夫定律的驗證
6. 疊加原理
7. 戴維南定理與諾頓定理
8. 電壓源與電流源等效變換及最大功率傳輸定理
9. 受控源特性研究
10. 典型電信號的觀察與測量
11. RC一階電路的響應及其應用
12. 二階動態電路的響應及其測試
13. R、L、C元件阻抗特性的測定
14. 交流電路等效參數的測定（三表法）
15. 正弦穩態交流電路的研究
16. 日光燈電路及功率因數的提高
17. RC電路的頻率響應及選頻網絡特性測試
18. RLC串聯諧振電路
19. 雙口網絡研究
20. 單相鐵心變壓器特性的測試
21. 三相交流電路的研究及相序的測量
22. 三相電路功率的測試
23. 負阻抗變換器及其應用
24. 回轉器及其應用
25. 儀表量程的擴展設計
2 、模擬電路部分
1. 常用電子儀器的使用
2. 晶體管共射極單管放大器
3. 場效應管放大器
4. 負反饋放大器
5. 射極跟隨器
6. 差動放大器
7. 集成運算放大器指標測試
8. 集成運算放大器的基本應用(I)模擬運算電路
9. 集成運算放大器的基本應用(II)波形發生器
10. 集成運算放大器的基本應用(III)信號處理 ----有源濾波器
11. 集成運算放大器的基本應用(IV)信號處理----電壓比較器
12. 低頻功率放用(I)OTL功率放大器
13. 低頻功率放大器(II)集成功率放大器
14. RC正弦波振蕩器
15. LC正弦波振蕩器
16. 函數信號發生器的組裝與調試
17. 電壓—頻率轉換電路
18. 直流穩壓電源(1)串聯型晶體管穩壓電源
19. 直流穩壓電源(II)集成穩壓器（正、負）
20. 晶閘管可控整流電路
21. 綜合實驗
3 、數字電路部分
1. 半導體二極管、三極管開關特性的研究
2. 二極管限幅器、箝位器、三極管限幅器
3. TTL集成邏輯門的邏輯功能與參數測試
4. CMOS集成邏輯門的邏輯功能與測試
5. TTL集電極開路門與三態輸出門的應用
6. 集成邏輯電路的連接和驅動
7. 組合邏輯電路實驗分析
8. 組合邏輯電路的設計與測試
9. 譯碼器及其應用
10. 數據選擇器及其應用
11. 觸發器及其應用
12. 計數器及其應用
13. 移位寄存器及其應用
14. 脈沖分配器及其應用
15. 脈沖信號產生電路的研究
16. 脈沖延時與波形整形電路的研究
17. 555時基電路及其應用
18. 電子秒表
19. 智力競賽搶答裝置
20. 數-模、模-數轉換
21. 3位半直流數字電壓表
22. 數字頻率計
4 、電機拖動實驗項目：(選配)
1. 電氣元件認識
2. 三相異步電動機的直接啟動控制
3. 三相異步電動機接觸器點動控制
4. 三相異步電動機接觸器自鎖控制線路
5. 三相異步電機具有過載保護的接觸器自鎖控制線路
6. 三相異步電機連續與點動混合控制線路
7. 三相異步電機接觸器聯鎖正反轉控制線路
8. 三相異步電機接觸器、按鈕雙重聯鎖正反轉控制線路
9. 三相異步電動機手動順序控制線路
10. 三相異步電動機自動順序控制線路
11. 三相異步電動機兩地控制線路
12. 三相異步電動機Y－△手動控制線路
13. 三相異步電動機Y－△自動控制線路
14. 三相異步電動機能耗制動控制線路
